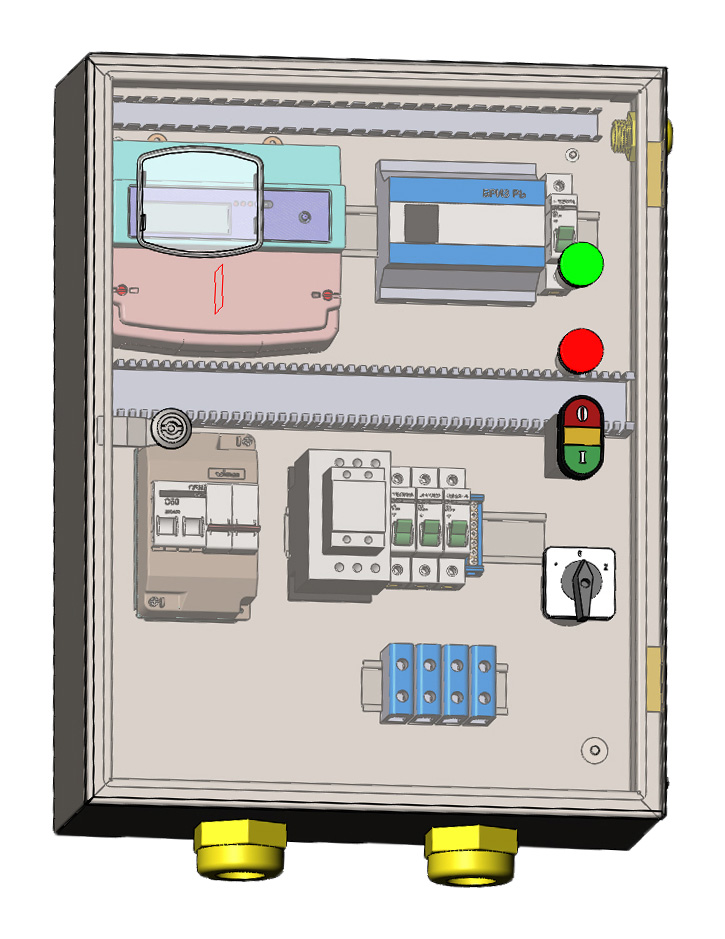

Щит управления освещением ЩУО-Бриз-ПУ(LI) 25А
Щит управления освещением ЩУО-Бриз-ПУ(LI) 25А предназначен для автоматического или местного управления освещением наружных осветительных приборов, т.е включать и отключать по заданному заранее графику и для учета электрической энергии.
Для автоматического управления режимами освещения используется контроллер Бриз-РВ. Контроллер управления БРИЗ-РВ предназначен для автономного управления освещением по годовому расписанию включений и отключений, хранящемуся во внутренней памяти, с синхронизацией времени по ГЛОНАСС/GPS. БРИЗ-РВ имеет два независимых реле для включения / отключения внешних контакторов. Область применения – системы автоматизации.
Где купить?
Номинальное напряжение силовой цепи |
380В |
Номинальное напряжение цепи управления |
220В |
Габаритные размеры ЩУО в мм (ВхШхГ) |
520х400х150 |
Масса пустого щита кг, не более |
6 |
Прибор учета электрической энергии |
Присутствует Трехфазный многотарифный ДАЛА САР4-Э721 ТХ IP П RS Д 3x220/380V 10(100)A на дин-рейке Код LI |
Количество отходящих линий (фидеров) |
1 |
Режимы управления |
Ручное/Автоматическое (таймер с возможностью программирования годового графика) |
Степень защиты |
IP54 |
Система климат-контроля |
Отсутствует |
Примечание: В базовой комплектации все коммутирующие устройства производства EKF и рассчитаны на нагрузку в 25А пофазно. В зависимости от пожеланий клиента могут быть установлены комплектующие от других производителей, но с учетом изменения цены на готовое изделие.
Управление режимами осуществляется при помощи кулачкового переключателя, который расположен на фронтальной стороне ЩУО. При установке переключателя на режим «Автоматический», линия освещения управляется при помощи контроллера. При установке переключателя на режим «Ручной», линия освещения управляется при помощи кнопок пуск (включение освещения) и стоп (отключение освещения). При установке переключателя на среднее (нулевое) положение оба режима управления не активны. Состояние линии освещения можно узнать при помощи сигнальных ламп (зеленый – линия включена, красная – линия отключена), расположенных на фронтальной стороне ЩУО.
Примечание: данный тип ЩУО будет интересен клиентам, которым необходим щит управления на базе контроллера с возможностью указания годового графика. Завод изготовитель может заранее запрограммировать годовой график с учетом длительности светового дня место установки или сам покупатель может установить, изменить годовой график при помощи кнопок управления расположенных на фронтальной стороне контроллера и интуитивно понятного интерфейса.
