Щит управления освещением ЩУО-Бриз-ПУ(LI) 25А-Teleofis

Щит управления освещением ЩУО-Бриз-ПУ(LI) 25А-Teleofis купить

Щит управления освещением ЩУО-Бриз-ПУ(LI)25А-Teleofis предназначен для автоматического или местного управления освещением наружных осветительных приборов, т.е включать и отключать по заданному заранее графику и учета электрической энергии в составе АСКУЭ.

Для автоматического управления режимами освещения используется контроллер Бриз-РВ. Контроллер управления БРИЗ-РВ предназначен для автономного управления освещением по годовому расписанию включений и отключений, хранящемуся во внутренней памяти, с синхронизацией времени по ГЛОНАСС/GPS. БРИЗ-РВ имеет два независимых реле для включения / отключения внешних контакторов. Область применения – системы автоматизации.

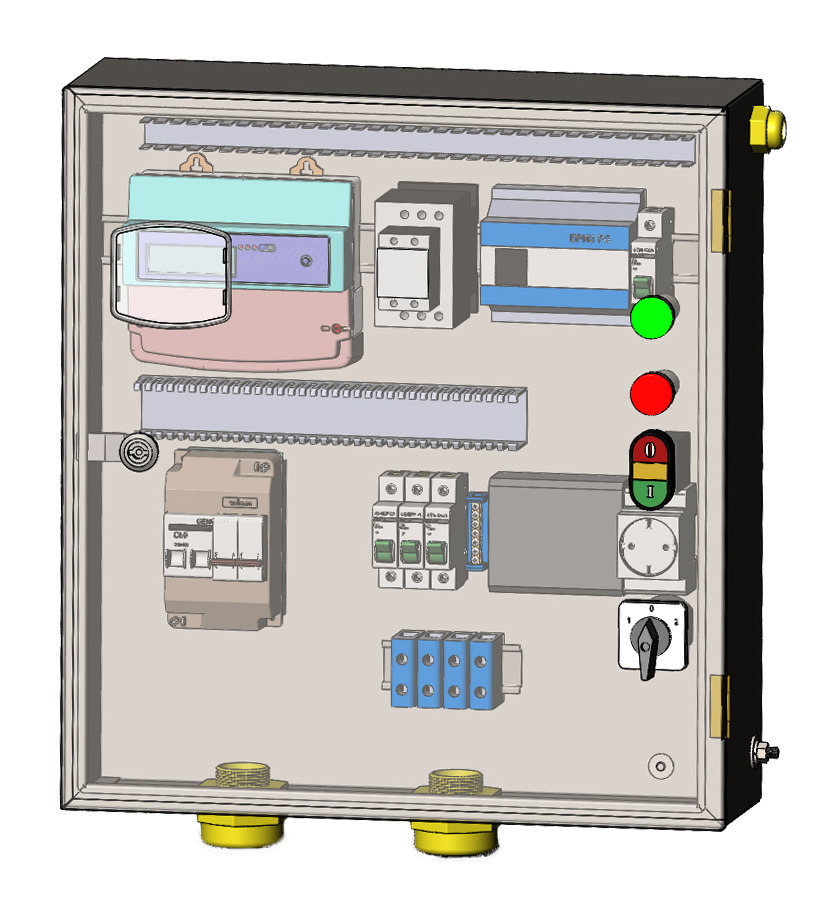

Щит управления освещением ЩУО-Бриз-ПУ(LI) 25А-Teleofis

Щит управления освещением ЩУО-Бриз-ПУ(LI)25А-Teleofis предназначен для автоматического или местного управления освещением наружных осветительных приборов, т.е включать и отключать по заданному заранее графику и учета электрической энергии в составе АСКУЭ.

Для автоматического управления режимами освещения используется контроллер Бриз-РВ. Контроллер управления БРИЗ-РВ предназначен для автономного управления освещением по годовому расписанию включений и отключений, хранящемуся во внутренней памяти, с синхронизацией времени по ГЛОНАСС/GPS. БРИЗ-РВ имеет два независимых реле для включения / отключения внешних контакторов. Область применения – системы автоматизации.

Где купить?

Номинальное напряжение силовой цепи

380В

Номинальное напряжение цепи управления

220В

Габаритные размеры ЩУО в мм (ВхШхГ)

520х480х150

Масса пустого щита кг, не более

6,8

Прибор учета электрической энергии

Присутствует

Трехфазный многотарифный ДАЛА САР4-Э721 ТХ IP П RS Д 3x220/380V 10(100)A на дин-рейке Код LI

Терминал передачи данных

Teleofis WRX708-R4 rel.5.0

Количество отходящих линий (фидеров)

1

Режимы управления

Ручное/Автоматическое (таймер с возможностью программирования годового графика)

Степень защиты

IP54

Система климат-контроля

Отсутствует



Примечание: В базовой комплектации все коммутирующие устройства производства EKF и рассчитаны на нагрузку в 25А пофазно. В зависимости от пожеланий клиента могут быть установлены комплектующие от других производителей, но с учетом изменения цены на готовое изделие.

Управление режимами осуществляется при помощи кулачкового переключателя, который расположен на фронтальной стороне ЩУО. При установке переключателя на режим «Автоматический», линия освещения управляется при помощи контроллера. При установке переключателя на режим «Ручной», линия освещения управляется при помощи кнопок пуск (включение освещения) и стоп (отключение освещения). При установке переключателя на среднее (нулевое) положение оба режима управления не активны. Состояние линии освещения можно узнать при помощи сигнальных ламп (зеленый – линия включена, красная – линия отключена), расположенных на фронтальной стороне ЩУО.

ЩУО оснащен терминалом Teleofis WRX708-R4 rel.5.0, который предназначен для дистанционной передачи данных по каналу GPRS/GSM. Это позволяет энергопередающей компании получать показания с прибора учета электрической энергии дистанционно в автоматическом режиме.

Примечание: данный тип ЩУО будет интересен клиентам, которым помимо щита управления на базе контроллера с возможностью указания годового графика, интересна возможность учета электрической энергии в составе системы АСКУЭ.

Завод изготовитель может заранее запрограммировать годовой график с учетом длительности светового дня место установки или сам покупатель может установить, изменить годовой график при помощи кнопок управления расположенных на фронтальной стороне контроллера и интуитивно понятного интерфейса.

Система АСКУЭ освобождает потребителя и энергопередающую компанию от необходимости вручную передавать данные о потребленной электроэнергии за счет автоматизации данного процесса.
