Готовые к монтажу этажные щиты ШУЭ-М SAIMAN предназначены для приема, поквартирного распределения и коммерческого учета электроэнергии в жилых домах, для осветительных и силовых установок общественных, жилых, производственных и административных зданий и сооружений и тд. Этажные щиты монтируются на лестничных клетках и защищают отходящие в квартиры от главного распределительного щита линий от перегрузок и коротких замыканий, а также обеспечивают возможность снятия показаний о потребленной электроэнергии сбытовым организациям.
- Посредством применения этажных щитов можно решить следующие задачи:
- Прием электроэнергии напряжением 220/380В;
- поквартирное распределение и учет потребляемой электроэнергии;
- защита групповых линий потребления квартир при перегрузках и коротких замыканиях;
- защита людей от поражения электрическим током;
- размещение устройств телефонной, телевизионной радиоаппаратуры и других слаботочных сетей.
Щиты этажные могут быть изготовлены встраиваемого и навесного исполнения и устанавливают стационарно в нишах на этажных площадках.

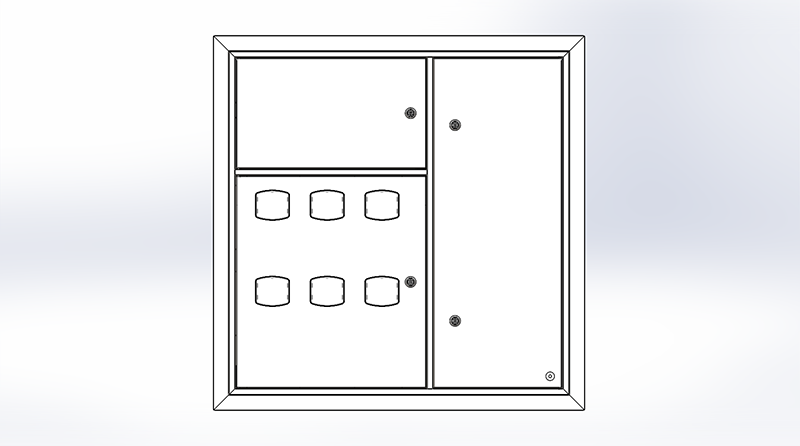

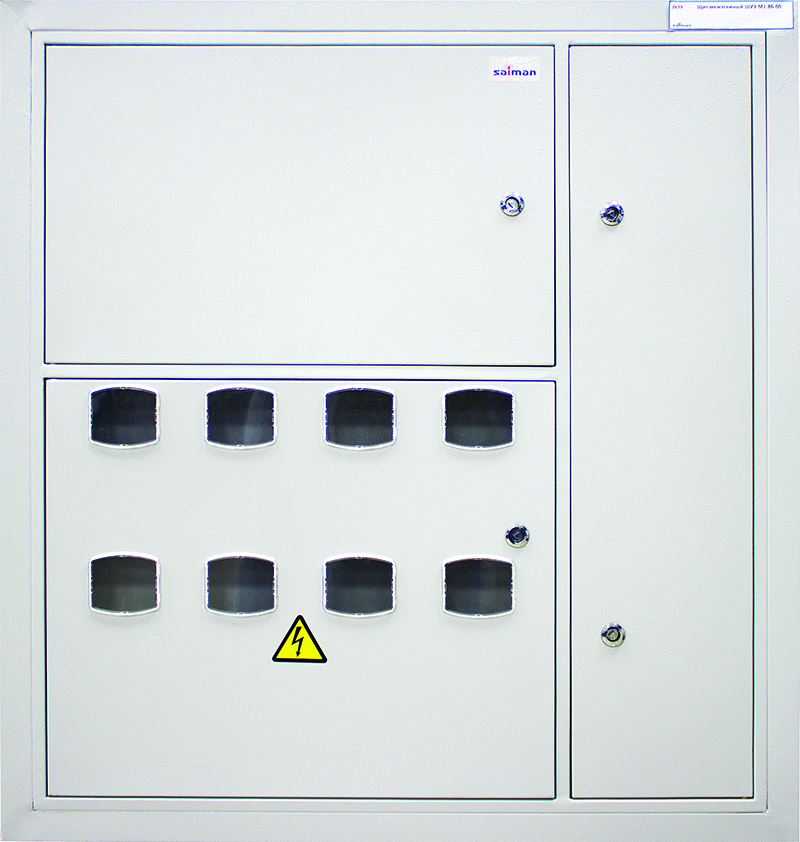

Корпус щитов представляет собой сварную металлическую конструкцию, разделенную перегородкой на отсеки (учета, распределения и слаботочный), в которых устанавливается аппаратура в соответствии с назначением отсеков. Отделение учета предназначено для установки однофазных или трехфазных счетчиков. В распределительной панели щитов предусматривается размещение автоматических выключателей и устройств защитного отключения (УЗО). Установленные двери обеспечивают доступ к отсекам щита. Дверь отсека учета оборудована окнами для контроля показаний счетчиков, которые закрыты прозрачным материалом. Щиты этажные ШУЭ-М SAIMAN могут изготавливаться с возможностью обслуживания строго определенного количества квартир в соответствии с пожеланием Заказчика.
Преимущества:
- Удобство монтажа
- Широкий ассортимент типоразмеров
- Размещение количества модулей согласно пожеланиям Заказчика
- Высококачественное порошковое покрытие
- Ввод проводов (кабелей) внутрь для всех щитов осуществляется сверху и снизу щита
- Конструкция изделия максимально предотвращает доступ к токопроводящим элементам
- Соответствие требованиям стандартов.
Главная особенность щитов этажных ШУЭ-М SAIMAN в том, что они не только обеспечивают защиту энергосистемы здания, но и производят подсчет потребленного энергоресурса по уже встроенным счетчикам SAIMAN.

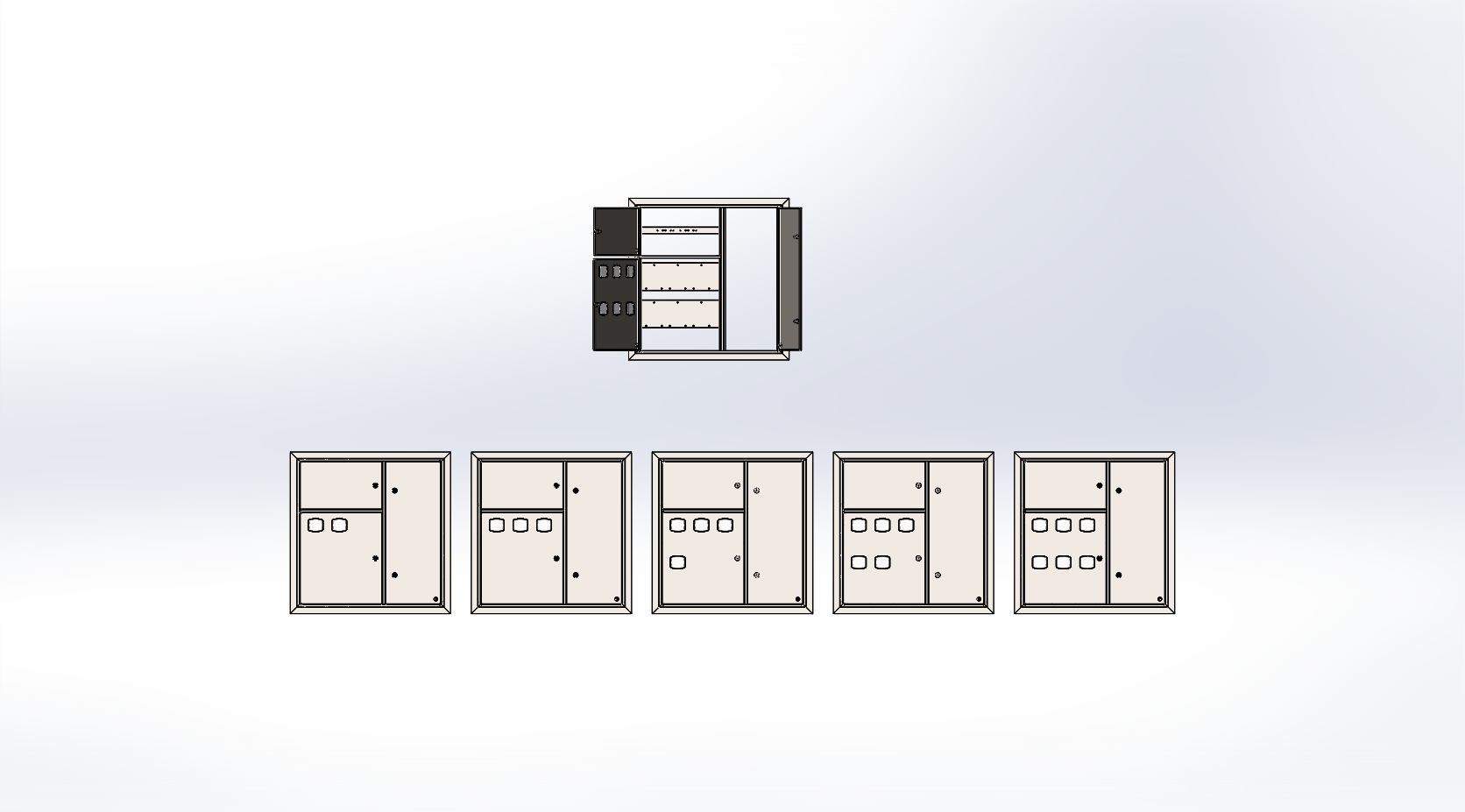

Код | Модель этажного щита | Кол-во точек учета | Габариты, mm | Сталь, mm | Степень защиты | Замок, шт. |
ZK 57 | Щит межэтажный ШУЭ-М1-2Б-01-00 | 2 | 870*878*140 | 1 | IP 31 | 4 |
ZK 56 | Щит межэтажный ШУЭ-М1-3Б-01-00 | 3 | 870*878*140 | 1 | IP 31 | 4 |
ZK 46 | Щит межэтажный ШУЭ-М1-4Б-01-00 | 4 | 870*878*140 | 1 | IP 31 | 4 |
ZK 50 | Щит межэтажный ШУЭ-М1-5Б-01-00 | 5 | 870*878*140 | 1 | IP 31 | 4 |
ZK 63 | Щит межэтажный ШУЭ-М1-6Б-01-00 | 6 | 870*878*140 | 1 | IP 31 | 4 |
