Трёхфазный многотарифный многофункциональный ОТАН САР4У-Э712 ТХ RS ОPIP3х220/380V 5(7,5)А класс точности А-0,2S/R-1,0 Код KХ
Назначение:

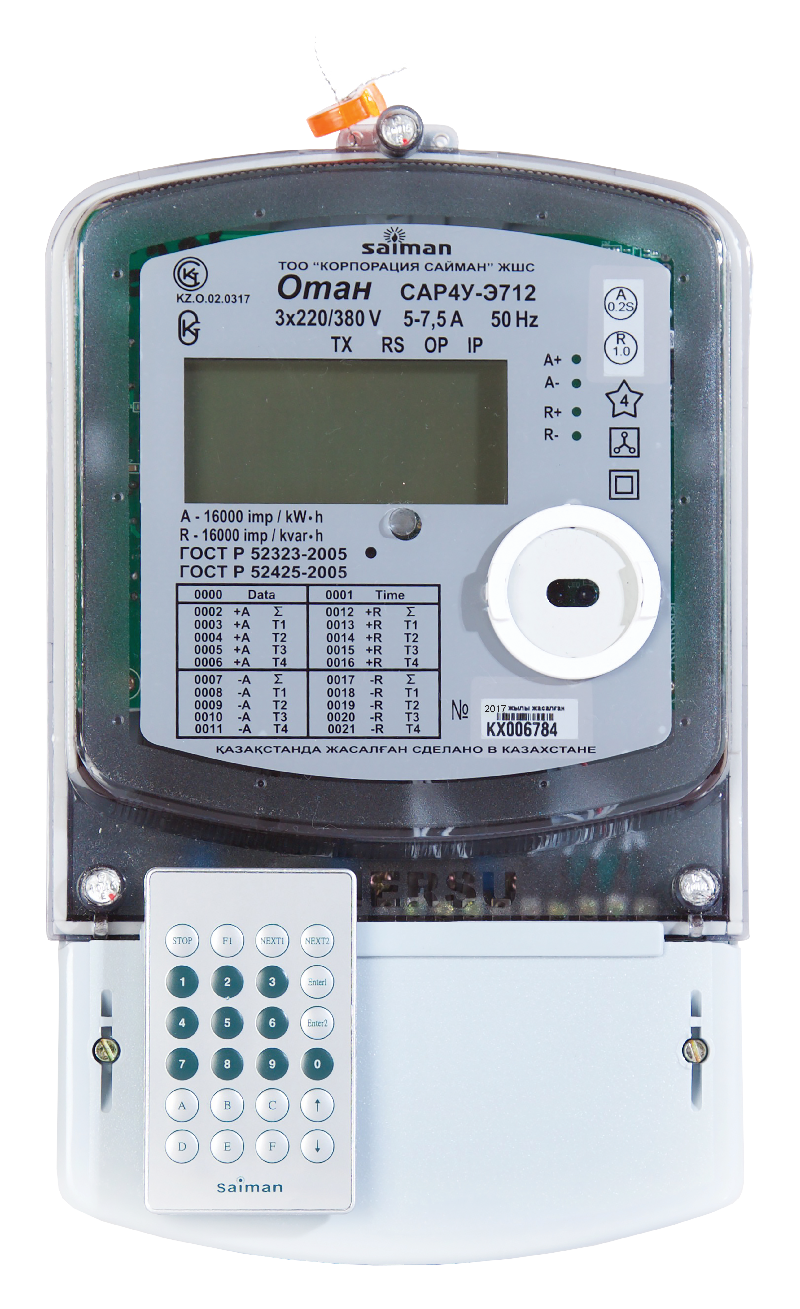

Электронный счетчик Трёхфазный многотарифный многофункциональный ОТАН САР4У-Э712 ТХ RS ОPIP3х220/380V 5(7,5)А класс точности А-0,2S/R-1,0 Код KХ трансформаторного включения предназначен для коммерческого и технического учета используемой и возвращаемой активной и реактивной энергии, мгновенной и максимальной мощности и других параметров качества электрической энергии в режиме одно- и многотарифности в трехфазных трехпроводных или четырехпроводных сетях переменного тока. Счетчик имеет оптический ИК-порт, который используется для чтения данных со счетчика и настройки параметров счетчика локально. На лицевой панели счетчика имеется металлическая пластина, на которую встроенным магнитом прикрепляется оптический преобразователь (оптическая головка). В счетчике также имеется промышленный проводной интерфейс передачи данных RS-485 (протокол передачи ModBus). Счетчик может эксплуатироваться автономно или может быть подключен к внешним модемам и добавлен в систему АСКУЭ. С помощью пульта дистанционного управления (ПДУ) в счетчике предусмотрена возможность управления индикацией, выводимой на ЖКИ-дисплей различной интересующей информации. Оптический преобразователь (МЭК 61107) поставляются по отдельному заказу.
При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.
- 70 500 часов - Средняя наработка до отказа
- 1,5 года - Гарантийный срок эксплуатации с даты выпуска
- 8 лет - Межповерочный интервал счётчика
- 24 года - Средний срок службы
Соответствие счетчика требованиям ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2 S и 0,5 S», ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии», СТ 233- 1910-06-ТОО-12-2011 «Счетчики электронные электрической энергии» при соблюдении потребителем условий транспортирования и хранения.
ПАРАМЕТРЫ |
Трёхфазный многотарифный многофункциональный ОТАН САР4У-Э712 ТХ RS ОPIP3х220/380V 5(7,5)А класс точности А-0,2S/R-1,0 Код KХ |
|
|
Класс точности: По активной энергии По реактивной энергии |
0,2S 1,0 |
|
|
Номинальное напряжение,V |
3х100 3х57,7/100 3х220/380 |
|
|
Номинальный (максимальный) ток, А |
5 (7,5) |
|
|
Рабочий диапазон напряжения, V |
Uном ± 15% |
|
|
Частота сети, Hz |
50 ± 2 % |
|
|
Порог чувствительности, A, не более По активной энергии По реактивной энергии |
0,005 0,01 |
|
|
Активная и полная потребляемая мощность в цепи напряжения при номинальном напряжении и номинальной частоте должна быть не более, W и V.А соответственно |
2, 10 |
|
|
Рабочий диапазон температур, °С в диапазоне от -25…-40°С допускается потеря контрастности индикатора. При повышении температуры данные учета потребления электроэнергии на индикаторе восстанавливаются без искажений |
-40…+60°С |
|
|
Постоянная счетчика по активной энергии, imp/kW.h |
16000 |
|
|
Постоянная счетчика по реактивной энергии, imp/kvar.h |
16000 |
|
|
Скорость связи со счетчиком по цифровому интерфейсу, бод/сек |
9600 |
|
|
Хранение в памяти информации о накопленной энергии (раздельно по активной и реактивной составляющим, по направлениям передачи энергии, по 4 тарифам):
|
45 суток 45 суток 45 суток 24 месяца |
|
|
Хранение в памяти информации о максимальной мощности (раздельно по активной и реактивной составляющим, по направлениям передачи энергии, по 4 тарифам):
|
45 суток 24 месяца |
|
|
Степень защиты корпуса |
IP 51 |
|
|

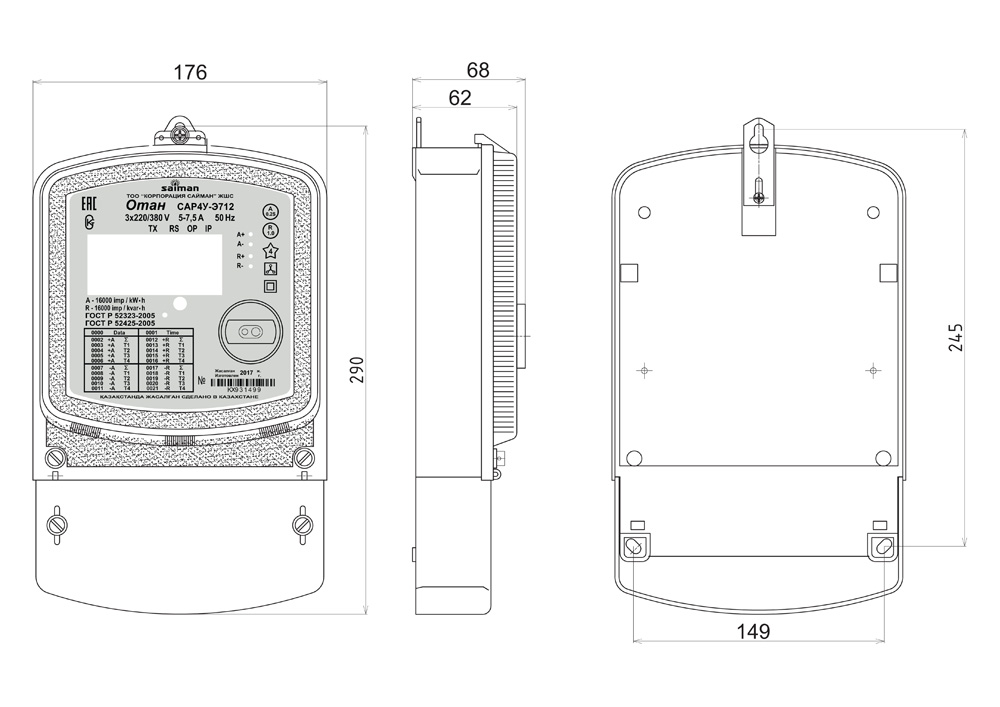

Габаритные размеры, mm, не более |
290*176*68 |
|
|
Установочные размеры, mm, не более |
245*149 |
|
|
Масса, kg, не более |
1,5 |
|
|
Межповерочный интервал, лет |
8 |
|
|
Срок службы, лет |
24 |
|
|
Гарантийный срок, лет |
1,5 |
|
|
Интерфейс RS-485 |
+ |
|
