Трехфазный многотарифный с функцией PLC ДАЛА СA4-Э720 R TX P PLC IP П RS 3Х220/380V 10(100)А Код NL
Назначение
Электронный счетчик ТРЁХФАЗНЫЙ МНОГОТАРИФНЫЙ С ФУНКЦИЕЙ PLC ДАЛА СA4-Э720 R TX P PLC IP П RS 3Х220/380V 10(100)А Код NL активной и реактивной электроэнергии трансформаторного включения предназначен для учета электрической активной и реактивной энергии в трехфазных четырехпроводных сетях переменного тока по одному или нескольким тарифам со встроенным PLC-модемом передачи данных по силовой сети 0,4 kV. Функции PLC используется для чтения данных со счетчиков в удаленном режиме. Счетчик имеет ИК-порт, который используется для чтения данных со счетчика и настройки параметров счетчика локально. Счетчик снабжен встроенными часами и обеспечивает раздельный учет потребления электроэнергии по тарифным зонам. В счетчике также имеется промышленный проводной интерфейс передачи данных RS-485. Счетчик может эксплуатироваться автономно или может быть подключен к внешним модемам и добавлен в систему АСКУЭ.
При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.
- 70 500 часов - Средняя наработка до отказа
- 1,5 года - Гарантийный срок эксплуатации с даты выпуска
- 8 лет - Межповерочный интервал счётчика
- 24 года - Средний срок службы
Соответствие счетчика требованиям ГОСТ 31819.21 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»; ГОСТ 31819.23 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»; СТ 233-1910-06-ТОО-12-2011 «Счетчики электронные электрической энергии» при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
ПАРАМЕТРЫ |
Трёхфазный многотарифный с функцией PLC ДАЛА СAP4-Э721 TXPPLCIP П RS3х220/380V 10(100)А Код NL |
|
Класс точности при измерении активной энергии Класс точности при измерении реактивной энергии |
1,0 2,0 |
|
Номинальное напряжение, V Предельный рабочий диапазон напряжений, V |
3х220/380 176-253 |
|
Номинальный (максимальный) ток, А |
10 (100) |
|
Частота сети, Hz |
50 ±2 % |
|
Порог чувствительности счетчика, А, не более (активная энергия) Порог чувствительности счетчика, А, не более (реактивная энергия) |
0,04 0,05 |
|
Активная и полная мощности, потребляемая цепью напряжения при номинальных значениях напряжения не более, W и V.А соответственно |
2,0 (10) |
|
Потребляемая полная мощность в токовой цепи при номинальном токе и номинальной частоте не более, V.А |
4,0 |
|
Счетчик имеет телеметрический выход с передаточным числом, imp/kW.h |
600 |
|
Погрешность хода часов, сек/сут, не более |
±2 |
|
При отключении напряжения сети часы работают от резервного источника питания. Ресурс резервного источника питания, лет |
10 |
|
Количество тарифных зон |
1-4 |
|
Цена младшего разряда дисплея, kW.h |
0,01 |
|
Счетный механизм – ЖКИ с емкостью отсчета, kW.h |
999999,99 |
|
Степень защиты корпуса |
IP 51 |
|

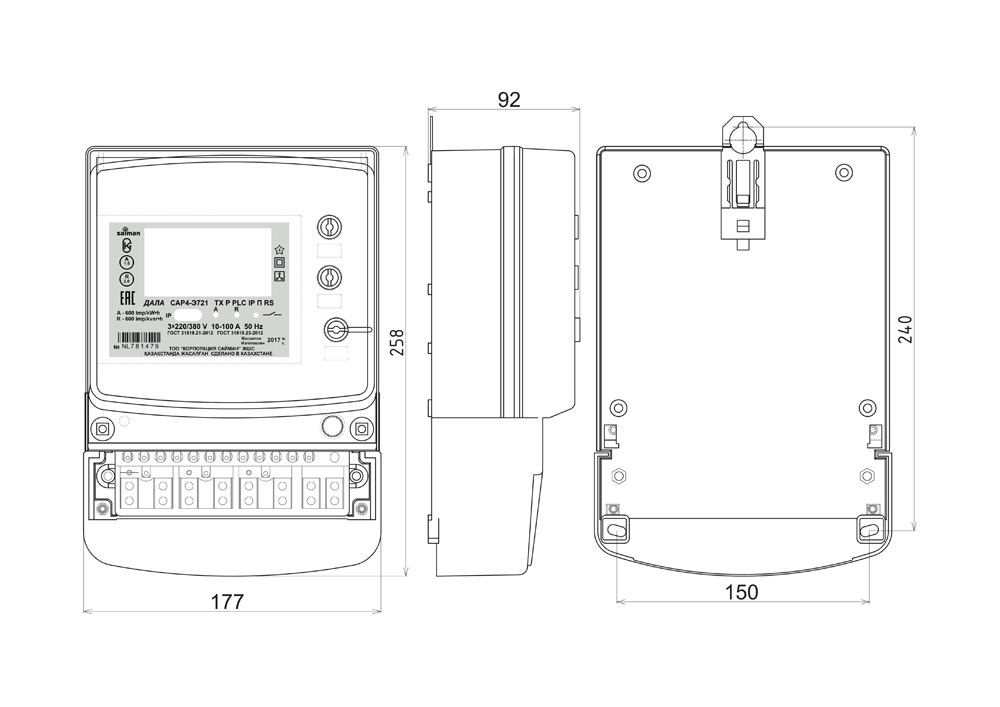

Габаритные размеры, mm, не более |
258*177*92 |
|
Установочные размеры, mm, не более |
240*150 |
|
Масса, kg, не более |
2,2 |
|
Средняя наработка до отказа, h, не менее |
70500 |
|
Межповерочный интервал, лет |
8 |
|
Срок службы, лет |
24 |
|
Гарантийный срок, лет |
1,5 |
|
Реле управления нагрузкой |
+ |
|
PLC-модем |
+ |
|
Инфракрасный порт IrDA |
+ |
|
Память |
+ |
|
Интерфейс RS-485 |
+ |
|
Рабочий диапазон температур, °С |
-40…+60°С |
Счетчики с функцией PLC используются в составе Автоматизированной системы коммерческого учета электроэнергии (АСКУЭ).
Чтобы счетчики работали в АСКУЭ требуется дополнительные пуско-наладочные работы.
В стоимость счетчика не входят работы по подключению счетчиков в АСКУЭ.
Стандартный срок гарантии 18 месяцев.
При подключении счетчика в систему срок гарантии может быть расширен.
Стоимость пуско-наладочных работ рассчитывается индивидуально для каждого проекта.
В пуско-наладочные работы входят работы по составлению базы данных счетчиков, по конфигурации устройства сбора и передачи данных, внесение счетчиков в программное обеспечение АСКУЭ, формирование видов отчетов. После проведения пуско-наладочных работ проводится обучение персонала Заказчика и осуществляется техническое сопровождение в течение 12 месяцев.
